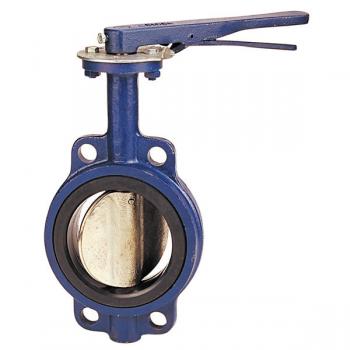

Uma válvula borboleta é um dispositivo para regular ou interromper o fluxo de um fluido em um conduíte. A válvula borboleta permite aumentar ou diminuir a seção de passagem por meio de uma placa que gira sobre um eixo. Esta placa é chamada de borboleta. Ao reduzir a área de passagem do fluido, a queda de pressão local na válvula aumenta, reduzindo o fluxo do fluido.
As válvulas borboleta podem ser distinguidas no campo da hidráulica de acordo com as seguintes características:
- Eles estão em todos os casos contidos dentro do tubo;
- Eles têm uma baixa queda de pressão quando totalmente abertos.
- A relação entre a área de inclinação e o ângulo de giro do acelerador não é linear.
As válvulas borboleta são utilizadas em dutos de ar, tubos para líquidos e em aplicações mecânicas, como em alguns tipos de motores térmicos.
Quais são as vantagens e desvantagens das válvulas borboleta?
As válvulas borboleta, assim como as válvulas esfera, são um dos tipos de válvulas mais modernas e progressivas, que apresentam muitas vantagens importantes, incluindo:
- São mecanismos de pequeno comprimento e peso de construção;
- Simplicidade de design, com pequeno número de peças;
- relativa facilidade de reparo, a capacidade de substituir rapidamente os elementos de vedação;
- Possibilidade de aplicação para grandes diâmetros de tubos.
Mas também há desvantagens, por exemplo:
- Na posição "aberto", o disco fica localizado no caminho do fluido, o que degrada as características hidráulicas e dificulta a limpeza da tubulação com dispositivos mecânicos.
- Relativamente pequeno (para válvulas de esfera e válvulas de gaveta vezes mais) de comportas de controle de torque;
A classe de vazamento "A" é alcançada não apenas em válvulas com vedação de sede macia, mas as válvulas modernas com vedações lamelares metal-metal também têm uma classe de estanqueidade "A", mesmo quando testadas com gás.
Quais são os tipos de válvulas borboleta?
Existem 4 tipos diferentes de válvulas borboleta:
- Tipo giratório
borboleta
- Válvula Borboleta Excêntrica Dupla (2 Excêntrica)
- Válvula Borboleta Excêntrica de 3 Vias
- Válvula Borboleta Excêntrica de 4 Vias
Diferenças de Design de Válvula Borboleta
O obturador (a parte móvel do elemento de bloqueio) desses dispositivos pode ser um disco plano ou uma seção de lentes biconvexas (lentes).
O projeto das válvulas borboleta permite sua utilização em diversos ambientes de trabalho, proporcionando proteção contra corrosão e aumento do desgaste nas superfícies internas da carcaça e do disco, para os quais são utilizados diversos métodos.
A mais simples delas é a fabricação dessas peças em aço inoxidável com vedação de anel de borracha (se a proteção não for necessária, as peças são feitas de aço carbono ou liga, o corpo também é feito de ferro fundido). Existem também projetos cujas cavidades internas são protegidas por revestimentos químicos e resistentes ao desgaste na forma de insertos de elastômero ou borracha na carcaça e borracha ou polímero. tampas de disco, que substitui juntas adicionais.
A conexão da válvula à tubulação é mais frequentemente apertada, ou seja, os orifícios na borda do corpo da válvula penetram nos parafusos de um flange da tubulação para outro, o que é ideal para o projeto do dispositivo, em casos Em casos raros , as válvulas são feitas com flanges próprios para conexão aos flanges do tubo de retorno.
O controle das válvulas borboleta é semelhante ao controle das válvulas esfera, pois estes tipos de válvulas requerem 90° para uma abertura completa do elemento de bloqueio. É realizado manualmente (em grandes diâmetros com volante e caixa de engrenagens) ou mecanicamente, usando acionamentos elétricos de uma volta ou (para grandes diâmetros) multivoltas, além de acionamentos pneumáticos e hidráulicos de pistão.
Uma variedade de válvulas borboleta são válvulas herméticas usadas para instalação em tubos de pequeno diâmetro para pequenas pressões e em dutos, também com baixas pressões.
