Corrente trifásica

Definição de corrente trifásica

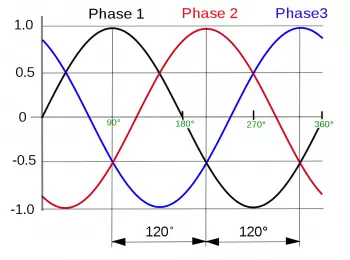

Um sistema de corrente trifásico consiste em três correntes alternadas monofásicas da mesma freqüência e amplitude (e, portanto, valor efetivo) que apresentam uma certa diferença de fase entre elas, em torno de 120 °, e são dadas em uma determinada ordem.

Características da corrente trifásica

Cada uma das correntes monofásicas que compõem o sistema é designada com o nome da fase.

Um sistema de tensão trifásico é dito ser equilibrado quando suas correntes são iguais e estão simetricamente fora de fase. Quando qualquer uma das condições acima não for cumprida, como seria o caso de diferentes tensões nas diferentes fases ou diferentes mudanças de fase entre elas, o sistema de estresse é um sistema desequilibrado ou sistema desequilibrado.

Veja as cargas desequilibradas sistema nome do conjunto de diferentes impedâncias que fazem com que o receptor de correntes de diferentes amplitudes, ou diferenças de fase entre elas diferentes a partir de 120 ° em circulação, apesar das tensões do sistema ou linha são equilibrada ou desequilibrada .

Existem dois tipos de conexão, em triângulo e estrela. Na estrela, o ponto morto é o ponto de união das fases.

Vantagens da corrente trifásica

O sistema de corrente trifásico tem uma série de vantagens, como a economia de suas linhas de transporte de energia (fios mais finos do que em uma linha equivalente monofásica) e os transformadores utilizados.

O sistema trifásico também possui um alto desempenho dos receptores, especialmente os motores elétricos, aos quais a linha trifásica alimenta com potência constante e sem pulsação, como no caso da linha monofásica.

Em resumo, podemos listar as seguintes vantagens dos sistemas atuais trifásicos.

  • A produção de máquinas trifásicas é sempre maior do que a das máquinas monofásicas do mesmo tamanho, aproximadamente 1,5 mais. Assim, para um dado tamanho e tensão, um alternador trifásico ocupa menos espaço e é menos caro que os alternadores monofásicos do mesmo tamanho.
  • Para transmissão e distribuição, os sistemas trifásicos precisam de menos material de cobre ou menos condutor do que um sistema monofásico simples, dado em amplificadores de voltagem e voltagem, de modo que a transmissão é muito mais econômica.
  • É possível produzir campos magnéticos rotativos com enrolamentos estacionários usando o sistema trifásico. Portanto, os motores trifásicos são auto-iniciantes.
  • Em um sistema monofásico, a potência instantânea é uma função do tempo e flutua em w.r.t. Às vezes, esta flutuação de potência provoca vibrações consideráveis em motores monofásicos. Portanto, o desempenho de sistemas monofásicos é fraco. No entanto, o poder instantâneo em sistemas trifásicos é constante.
  • Os sistemas trifásicos dão saída estável.
  • Uma energia monofásica pode ser obtida a partir de circuitos trifásicos, mas trifásico não pode ser obtido a partir de um motor monofásico.
  • O fator de potência dos motores monofásicos é fraco em relação aos motores trifásicos equivalentes.
  • Para converter máquinas como retificadores, a tensão de saída CC é mais uniforme se o número de fases aumentar.

Aplicação de sistemas trifásicos

Os geradores usados em usinas de energia são trifásicos, uma vez que a conexão à rede elétrica deve ser trifásica (exceto para usinas de baixa potência). Trifásico é amplamente utilizado em indústrias, onde as máquinas operam com motores para essa tensão.
