O comutador ou coletor é um componente de um motor elétrico formado por tiras de cobre eletrolítico duro com material isolante no meio (antigamente micanita, hoje em dia plástico). O conjunto é isolado no eixo do rotor e as lâminas de cobre são conectadas aos enrolamentos da âncora. Escovas de carvão permanentemente instaladas fazem contato com o coletor e fornecem energia aos enrolamentos da âncora.

Um interruptor é um interruptor eléctrico, em certos tipos de rotativo muda periodicamente a direcção de fluxo entre o rotor e os motores eléctricos do circuito externo e geradores eléctricos. Em um motor, ele fornece a energia para a melhor localização no rotor e, em um gerador, recebe a energia de maneira semelhante. Como um interruptor, tem uma vida longa excepcional, tendo em conta o número de aberturas e fechamentos que ocorrem na operação normal.

O interruptor foi usado pela primeira vez por Hippolyte Pixii em 1833, baseado em uma ideia de André-Marie Ampère. Antonio Pacinotti construiu em Pisa em 1859 um protótipo de uma máquina de corrente contínua para indução com um anel radial e um coletor ou coletor radial. Ele melhorou o interruptor construindo-o a partir de múltiplos segmentos em vez dos dois em Pixii. Este projeto é conhecido como "Anel de Pacinotti".

Por volta de 1869, Zénobe Gramme introduziu uma série de melhorias importantes. Ele conseguiu produzir um modelo que pode fornecer uma corrente constante suficiente para uma capacidade relativamente grande para uso em laboratórios.

Mude o objetivo

O switch é uma parte importante na operação de uma máquina DC. Este fornece duas coisas:

Tal como acontece com um anel deslizante, ele fornece uma conexão elétrica entre as escovas de carvão estacionárias e o eixo giratório com os enrolamentos do rotor.

A corrente alternada gerada ao girar as bobinas do rotor além dos ímãs de campo fixo torna-se uma tensão CC (alternador) ou inverte a direção da corrente nos enrolamentos do rotor para que a armadura continue a girar (motor) .

Um switch é na verdade um retificador mecânico e um rotary switch em um. Inverter a direção do fluxo no enrolamento é chamado de chaveamento.

Princípio de funcionamento

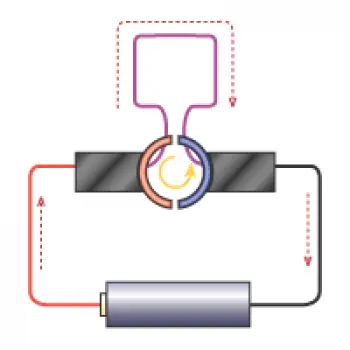

Um interruptor consiste em um conjunto de barras de contato fixadas ao eixo rotativo de uma máquina e conectado aos enrolamentos da armadura. Conforme o eixo gira, o comutador inverte o fluxo de corrente em um enrolamento. Para um enrolamento de armadura individual, quando o eixo tiver completado meia volta, o enrolamento é agora conectado de modo que a corrente flua através dele na direção oposta à inicial.

Em um motor, a corrente de armadura faz com que o campo magnético fixa exerce uma força de rotação ou binário, em que a bobina rode. Em um gerador, o torque mecânica aplicada ao veio de mantém em movimento a armadura do enrolamento através do campo magnético estacionário, induzindo uma corrente no enrolamento. Para ambos o motor e o gerador, o interruptor inverte periodicamente a direco do fluxo de corrente através do enrolamento de modo a que o fluxo de corrente no circuito externo para a máquina continua numa direcção.

Interruptor prático simplificado

Os interruptores práticos têm pelo menos três segmentos de contato, para evitar um ponto "morto" em que duas escovas conectam simultaneamente apenas dois segmentos do coletor. As escovas são feitas mais largas do que o espaço isolado, para garantir que as escovas estejam sempre em contato com uma bobina de armadura.

Para chaves com pelo menos três segmentos, embora o rotor possa potencialmente parar em uma posição em que dois segmentos do comutador tocam uma escova, isso apenas desativa um dos braços do rotor, enquanto os outros continuarão a funcionar corretamente. Com os demais braços do rotor, um motor pode produzir torque suficiente para iniciar a rotação do rotor, e um gerador pode fornecer energia útil a um circuito externo.
